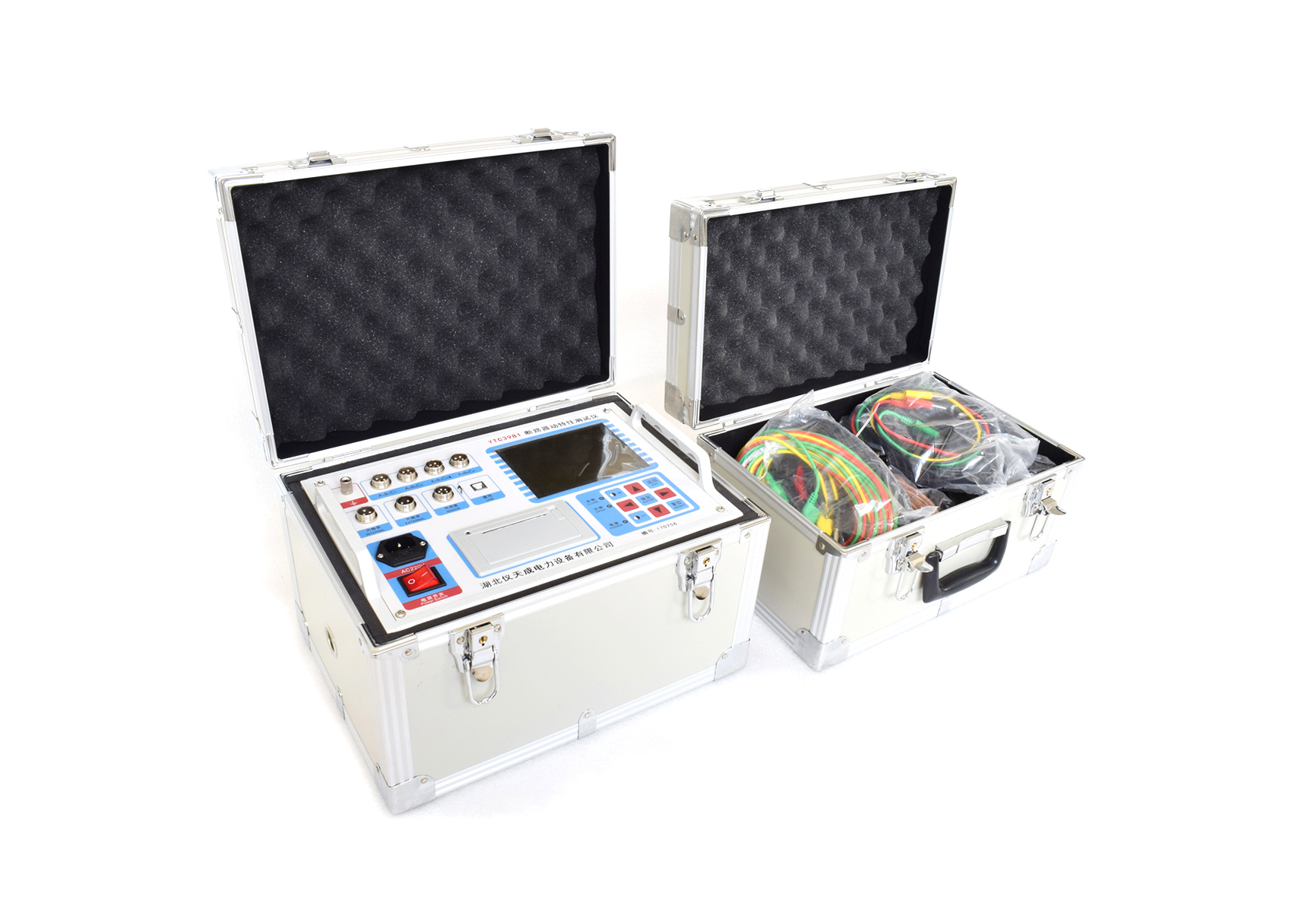

高壓開關動特性測試儀相關菜單操作說明

返回打印來源：儀天成電力時間：2025/10/27 閱讀：次

在我們電力系統中，常見的高壓開關有多種類型，比如：SF6開關、GIS組合電器、真空開關、油開關等等，針對于這些開關我們就需要對其做一個質量狀態的檢測工作，高壓開關動特性測試儀就是一款可以很好地幫我們進行高壓開關質量檢測的儀器，下面小編就給大家說明一下它的相關菜單操作。

一.【測試設置】
1.速度定義：儀器已經固化了 10 種速度定義，根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后 10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。
2.傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相
3.測試時長：指內部電源輸出操作電壓的時間長度
4.觸發方式： 內觸發：用儀器內部直流電源進行分、合閘操作; 外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。
5.傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。
6.速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。
7.行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和旋轉傳感器測速時，將此項關閉。
8.開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。
9.測試電壓：根據現場需要設定開關的操作電壓。
二. 【測試】
1.【合閘測試】【分閘測試】：開關的單合、單分試驗。
2.【合－分】：開關的“合－分”試驗，整定“合－t1－分”控制時間間隔后試驗，直接得到開關的一合時間、一分時間、金短時間值。
3.【分－合】：開關的“分－合”試驗，整定“分－t2－合”控制時間間隔后試驗，直接得到開關的一分時間、一合時間、無電流時間值。
4.【分－合－分】：開關的“分－合－分”試驗，整定“分－t2－合-t1－分”控制時間間隔后試驗，直接得到開關的一分時間、一合時間、二分時間、金短時間、無電流時間值。
5.【合閘低跳】、【分閘低跳】：合閘、分閘的自動低電壓動作試驗，進入界面后，根據儀器的屏幕操作提示進行操作即可。
6.【手動分合】：在某個設定電壓下，對開關反復進行多次分合試驗

斷路器動特性測試儀功能全面，具備多種參數的測試前設置，測試時的測試內容選擇，可以很全面地針對于各種高壓開關的動特性質量狀態進行一個測試。

湖北儀天成電力設備有限公司

2025年10月27日
