頻響法使用特點：?

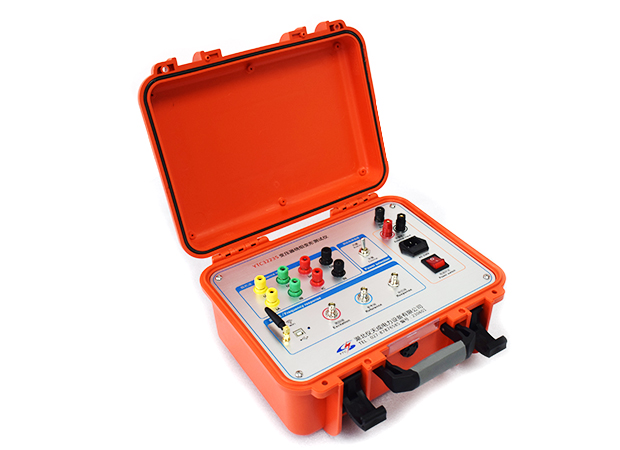

1.系統構成與連接便捷性：變壓器繞組變形測試儀采用模塊化設計，由測量模塊與分析軟件模塊構成。其中，測量模塊以高速單片機為控制核心，集成信號生成與信號測量功能，通過 USB 接口實現與平板電腦或筆記本電腦的即插即用連接，為數據傳輸與分析搭建起高效橋梁。?
2.非侵入式測試優勢：在測試流程中，僅需拆除變壓器的連接母線，無需進行吊罩、拆裝等復雜操作，即可完成全流程測試。這種非侵入式的檢測方式，極大降低了測試對變壓器結構的影響，有效減少了測試時間與人力成本。?
3.高精度頻率掃描功能：儀器搭載先進的多頻率線性?huà)哳l測量系統，具備卓越的頻率掃描能力。其線性?huà)哳l測量的掃描頻率上限可達 10MHz，且頻率掃描間隔支持 0.25kHz、0.5kHz 和 1kHz 三種靈活選擇，能夠從多個頻段維度精準捕捉變壓器繞組的細微變化，為繞組變形分析提供豐富且詳實的數據支撐。?
4.智能化操作體驗：儀器高度智能化，配備自動量程調節、自動采樣頻率調節等功能，無需人工繁瑣調試，即可適應不同測試場景，顯著提升測試效率與準確性。?
5.深度數據分析與診斷：系統支持歷史曲線對比分析，可同時加載多條歷史曲線進行綜合觀察。用戶不僅能夠?qū)θ我馇€(xiàn)進行橫向與縱向的細致分析，還可借助內置的專家智能分析診斷系統，自動對變壓器繞組狀態進行評估。該系統可同時處理 6 條曲線，自動計算各曲線相關參數，智能診斷繞組變形情況，并輸出專業的診斷參考結論，為故障判斷提供可靠依據。?
6.強大的軟件管理功能：軟件充分考量現場使用需求，具備強大的管理功能。系統能夠自動保存環境條件參數，為變壓器繞組變形診斷提供全面的背景信息。測量數據可自動存盤，并支持彩色打印功能，方便用戶快速生成專業、規范的測試報告。?
7.人性化軟件設計：軟件界面設計充分體現人性化理念，測量條件多采用選項式設置，操作簡便直觀。變壓器詳細參數可預先保存，作為診斷參考依據，且支持后期添加與修改，無需在測試現場匆忙錄入，有效提升操作便利性。?
8.智能化測量流程：軟件智能化程度突出，在完成輸入、輸出信號連接與條件參數設置后，即可實現全自動化測量。用戶在測量過程中，可隨時調用歷史波形曲線進行對比分析，也能靈活控制測量啟停，使測試流程更加靈活高效。?
9.高效測試效率：測量速度極快，每相測量耗時小于 60 秒。即使是針對高、中、低繞組的電力變壓器（無論容量與電壓等級如何），完成整套繞組變形測量的總時長也不超過 10 分鐘，極大提高了檢測效率。?
10.靈活的接線方式：在實際測量過程中，接線人員可根據現場情況任意布置信號輸入輸出引線，且這種靈活的布線方式不會對測量結果產生影響。此外，接線人員無需頻繁上下變壓器，可直接在變壓器油箱上方完成操作，顯著減輕了勞動強度，提升了作業安全性與舒適性。
變壓器繞組變形分析儀（頻響法）主要使用特點如上所述，其通過變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，從而來確定變壓器內部繞組的變化程度，準確度非常高。
