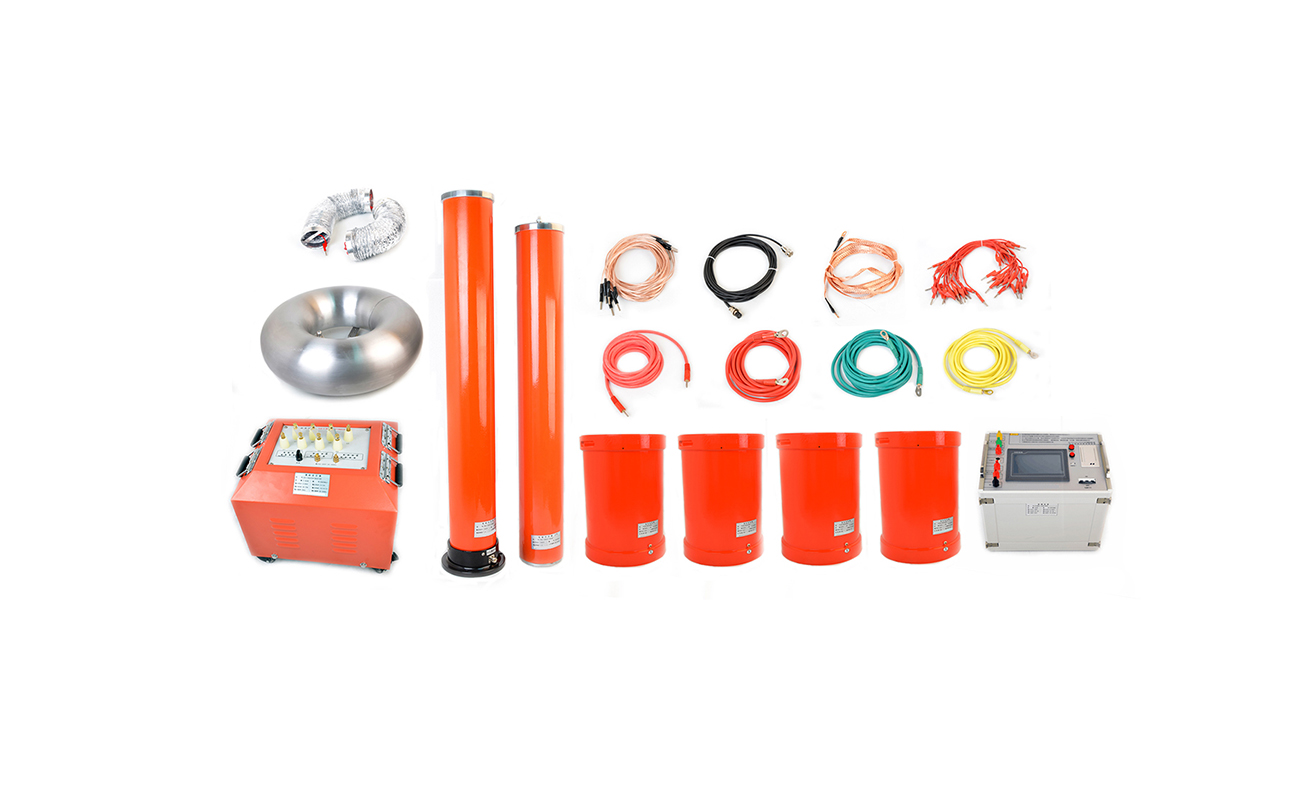

在電力系統中，我們時常就需要涉及到對電纜進行交流耐壓工作，那么這時候我們就會利用到變頻串聯諧振電纜交流耐壓裝置了，這款裝置為什么這么受到歡迎呢？下面就給大家概述一下。
這款串聯諧振電纜交流耐壓裝置的主要優勢概述如下：
1.電源容量需求大幅降低。串聯諧振電源借助諧振電抗器與被試品電容之間的諧振效應，得以產生高電壓與大電流。在此系統運作過程中，電源僅需供給系統中有功消耗的那部分能量，如此一來，試驗實際所需的電源功率僅為試驗容量的 1/Q，相較于傳統方式，大大減輕了對電源容量的依賴。
2.設備重量與體積銳減。在串聯諧振電源體系里，不僅摒棄了沉重且龐大的大功率調壓裝置以及常規的大功率工頻試驗變壓器，而且由于諧振激磁電源只需具備試驗容量的 1/Q，這使得整個系統的重量與體積得以顯著縮減，通常僅為普通試驗裝置的 1/10，極大地提升了設備的便攜性與場地適應性。
3.輸出電壓波形得以?xún)?yōu)化。諧振電源作為一種諧振式濾波電路，具備獨特的波形矯正能力，能夠有效改善輸出電壓的波形畸變情況，進而輸出近乎完美的正弦波形。這一優勢可切實避免諧波峰值對試品造成誤擊穿，有力保障了試驗的準確性與試品的安全性。
4.規避大短路電流灼傷故障點風險。當串聯諧振狀態下試品的絕緣薄弱點被擊穿時，電路會即刻脫離諧振狀態，回路電流隨之迅速衰減至正常試驗電流的 1/Q。反觀采用并聯諧振或試驗變壓器方式進行耐壓試驗時，一旦擊穿發生，電流瞬間飆升數十倍。二者相較，串聯諧振方式下的短路電流與擊穿電流幅值相差可達數百倍之巨。因此，串聯諧振既能精準定位絕緣弱點，又徹底消除了大短路電流燒傷故障點的隱患，為試驗過程保駕護航。
5.杜絕恢復過電壓現象。倘若試品發生擊穿情況，由于諧振條件瞬間喪失，原本的高電壓也會立即歸零，電弧隨即熄滅。與此同時，恢復電壓的重新建立耗時極長，這就為在再次觸及閃絡電壓閾值前切斷電源創造了充足條件。這種電壓恢復過程本質上屬于能量積累型的間歇振蕩過程，不僅過程漫長，而且全程不會催生任何恢復過電壓，全方位保障了試驗系統的穩定性與安全性。
變頻串聯諧振電纜耐壓試驗這款設備配備了過壓、過流、零位啟動以及系統失諧（閃絡）等多重保護功能，全方位保障運行安全。其中，過壓與過流保護的閾值能夠依據用戶的實際需求靈活整定，以適配多樣化的使用場景。當試品發生閃絡現象時，閃絡保護會迅速響應動作，與此同時精準記錄下閃絡瞬間的電壓值，為后續的試驗分析提供關鍵且可靠的數據支撐，助力操作人員深入了解設備運行狀況，及時優化調整。
