在我們電力系統中，時常就需要針對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗，以及局部放電量的監測，因而為了滿足這2個試驗檢測，我們可以借助無局放工頻耐壓試驗裝置來進行，那么這款裝置的結構構成是怎樣的呢？下面就給大家介紹一下。

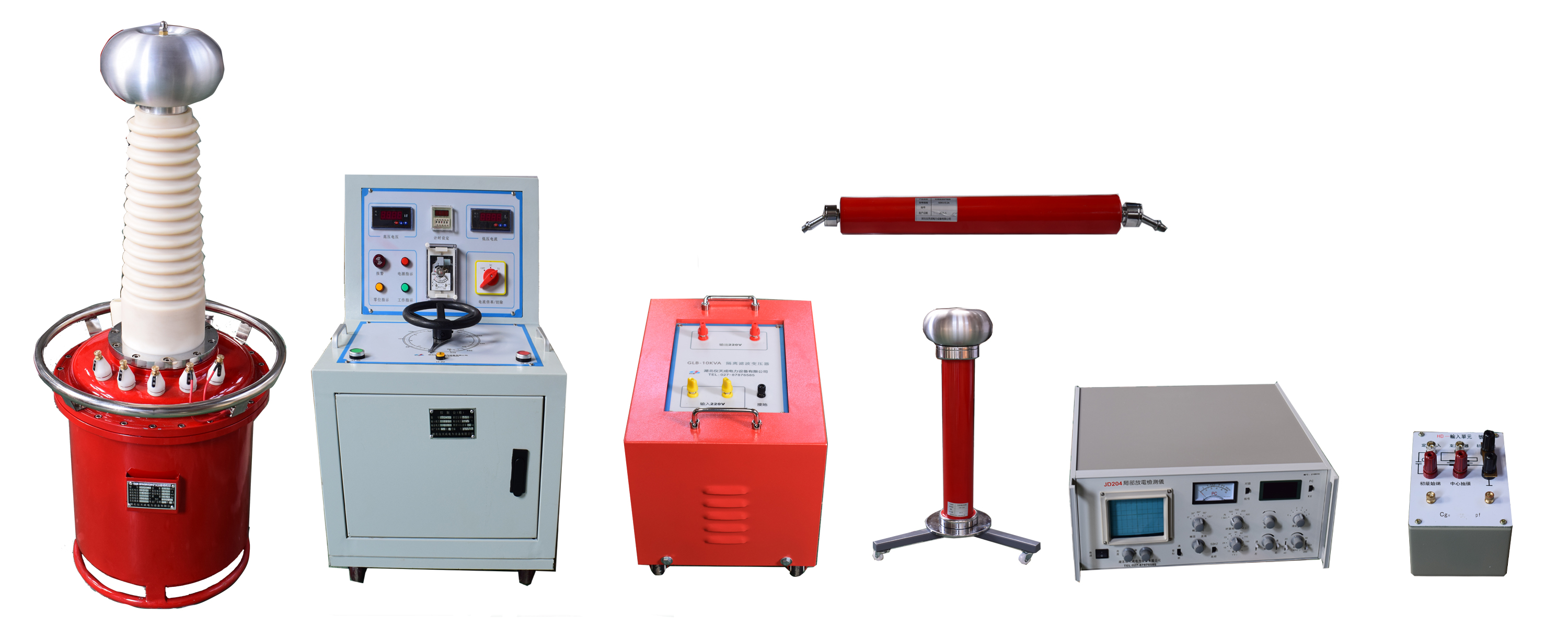

無局放工頻耐壓試驗裝置主要構成有三個部分：試驗變壓器、控制臺、局部放電測試儀，下面一一說明。
試驗變壓器：材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570 －９８>>標準要求。采用優質冷軋30Q－130取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用 QZ 型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入 SF６氣體。巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換是工頻高壓交流輸出還是高壓直流輸出。
控制臺：抗干擾能力強，和上一代操作箱相比，具有體積小，重量輕，外型美觀等特點。其輸出電壓幅度 0～250V 連續可調，用于校準，檢測和試驗設備的調壓控制。該操作箱操作簡單、結構緊湊、堅固、工作可靠、維護方便，是戶外做高壓試驗的理想控制設備，可廣泛用于電力、水利、化工、鐵道等行業及實驗室
局部放電測試儀：檢測靈敏度高，試樣電容覆蓋范用大，適用試品范圍廣，輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
工頻無局放耐壓成套試驗裝置用于檢驗各種絕緣材料、絕緣結構的耐受工頻電壓的絕緣水平，同時也可對以上被試品進行局部放電的測量，是我們電力檢測人員的良好幫手。
